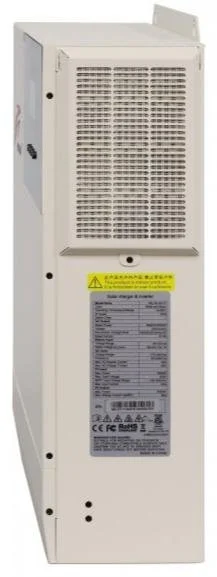

Ritar SM-5K-48V-X 5000W — гібридний інвертор 5кВт однофазний, 48В. Серія SM — це новий тип змішаного інверторного накопичувача сонячної енергії, що поєднує в собі накопичувач сонячної енергії, накопичувач муніципального заряду і синусоїдальний вихід змінного струму. Він використовує управління DSP та вдосконалений алгоритм управління для досягнення характеристик високої швидкості реакції, високої надійності та високих промислових стандартів. Існує чотири режими заряду, а саме: тільки сонячна енергія, пріоритет мережевого живлення, пріоритет сонячної енергії, мережеве живлення та сонячна енергія; і два додаткових режими виходу, а саме: інвертування та мережеве живлення, щоб задовольнити різні потреби застосування.
Особливості:
- повне цифрове управління подвійним замкнутим колом напруги та струму та вдосконалена технологія ШІМ для виведення чистої синусоїди;
- два режими виходу, тобто байпас мережі та вихід інвертора, можуть забезпечити функцію безперебійного живлення;
- чотири додаткових режими заряду: тільки сонячна енергія, пріоритет мережі, пріоритет сонячної енергії та змішаний заряд;
- удосконалена технологія MPPT з ефективністю до 99.9%;
- широкий діапазон напруги MPPT;
- з функцією активації літієвої батареї за допомогою сонячної енергії та живлення від мережі змінного струму, підтримує підключення свинцево-кислотного акумулятора та літієвої батареї;
- LCD-екран та 3 світлодіодні індикатори динамічно відображають дані системи та стан роботи;
- кулісний перемикач Увімк./Вимк. може контролювати вихід змінного струму;
- завдяки функції режиму енергозбереження зменшуються втрати холостого ходу;
- інтелектуальний вентилятор з регульованою швидкістю застосовується для ефективного відводу тепла та подовження терміну служби системи;
- володіє декількома функціями захисту та всебічним захистом на 360°;
- має повний захист від короткого замикання, захист від перенапруги та зниженої напруги, захист від перевантаження, захист від зворотного заповнення тощо;
- має функцію змішаного навантаження: коли акумулятор не підключений, фотоелектрична та комерційна енергія можуть одночасно подавати живлення на навантаження (якщо немає акумулятора, комерційна енергія повинна бути підключена). Коли батарея повна, вона також може перейти в режим змішаного навантаження, що дозволяє повністю використовувати фотоелектричну енергію.
Режим змінного струму:
- номінальна вхідна напруга: 220 / 230 В змінного струму;
- діапазон вхідної напруги: (170 В ~ 280 В) ±2%, (90 В - 280 В) ±2%;
- частота: 50 Гц / 60 Гц (автоматичне визначення);
- частотний діапазон: 47 ±0.3 Гц ~ 55 ±0.3 Гц (50 Гц); 57 ±0.3 Гц ~ 65 ±0.3 Гц (60 Гц);
- захист від перевантаження/короткого замикання: захисний вимикач;
- ефективність: >95%;
- час перетворення (байпас та інвертування): 10 мс (типове значення);
- захист від зворотного потоку змінного струму: так;
- максимальний струм перевантаження байпасу: 40 А.
Режим інвертування:
- форма кривої вихідної напруги: чиста синусоїда;
- номінальна вихідна потужність (ВА): 5000 (4350/4500/4800/5000);
- номінальна вихідна потужність (Вт): 5000 (4350/4500/4800/5000);
- коефіцієнт потужності: 1;
- номінальна потужність: 230 В змінного струму (200/208/220/240 В змінного струму налаштовується);
- похибка вихідної напруги: ±5%;
- діапазон вихідних частот (Гц): 50 Гц ±0.3 Гц, 60 Гц ±0.3 Гц;
- ефективність: 90%;
- пікова потужність: 10000 ВА;
- потужність двигуна під навантаженням: 4HP;
- захист від короткого замикання на виході: захисний вимикач;
- технічні характеристики байпасного вимикача: 40 А;
- номінальна вхідна напруга акумулятора: 48 В (мінімальна пускова напруга 44 В);
- діапазон напруги акумулятора: 40.0 В ~ 60 В постійного струму ±0.6 В (сигналізація про знижену напругу / вимкнення напруги / сигналізація про підвищену напругу / відновлення напруги ... РК-екран з можливістю налаштування);
- режим енергозбереження: навантаження ≤50 Вт.
Заряджання змінного струму:
- тип акумулятора: свинцево-кислотний або літієвий;
- максимальний струм заряду: 104.1А;
- похибка струму заряду: ±5 А постійного струму;
- діапазон напруги заряду: 40-60 В постійного струму;
- коротке замикання: вимикач і запобіжник;
- захист від перезаряду: вимкнення заряду через 1 хвилину після сигналу тривоги.
Сонячне заряджання:
- максимальна напруга холостого ходу фотоелемента: 500 В постійного струму;
- струм короткого замикання на вході фотоелектричного модуля (ISC): 30 А;
- діапазон робочих напруг фотоелектричних перетворювачів: 120-500 В постійного струму;
- діапазон напруг MPPT: 120-450 В постійного струму;
- діапазон напруги акумулятора: 40-60 В постійного струму;
- максимальна вхідна потужність: 5500 Вт;
- діапазон струму заряду сонячної енергії (регульований): 0-80 A;
- захист від короткого замикання заряду: запобіжник;
- захист електропроводки: захист від зворотного підключення;
- характеристики автентифікації;
- характеристики автентифікації: CE(IEC 62109-1)/FCC/SAA;
- клас автентифікації ЕМС: EN61000;
- діапазон робочих температур: від -10°C до 55°C;
- діапазон температур зберігання: -25°C ~ 60°C;
- діапазон вологості: від 5% до 95% (тришаровий захист лакофарбового покриття);
- шум: ≤60 дБ;
- розсіювання тепла: автоматичне охолодження з регульованою швидкістю подачі повітря;

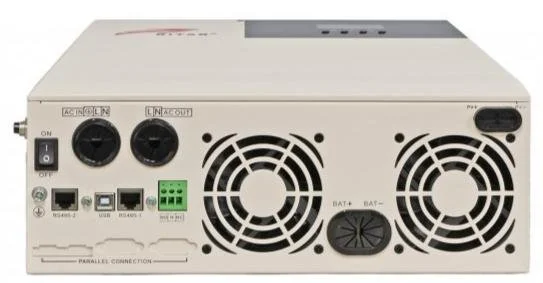

- інтерфейс комунікації: USB/RS485 (WiFi/GPRS опціонально) / сухе керування вузлом;
- розміри: 426 мм х 322 мм х 126 мм;
- вага: 10.5 кг.
